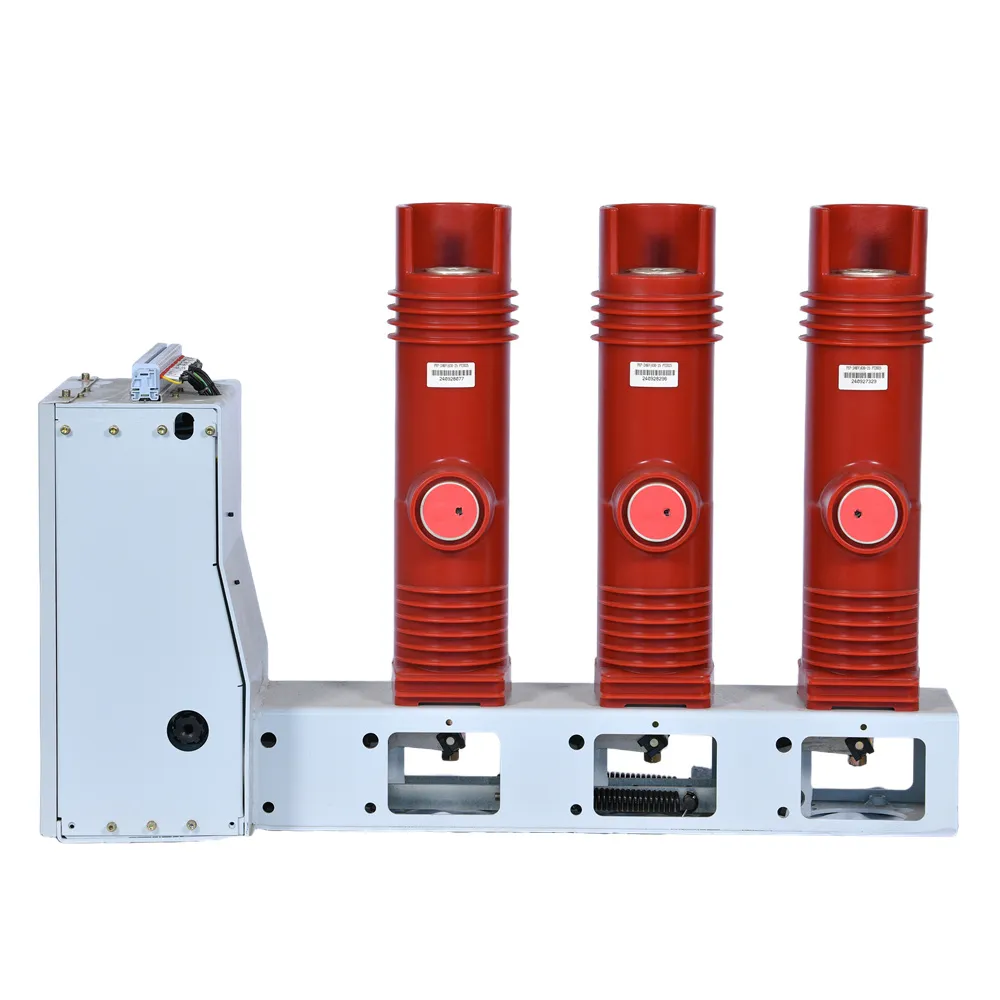

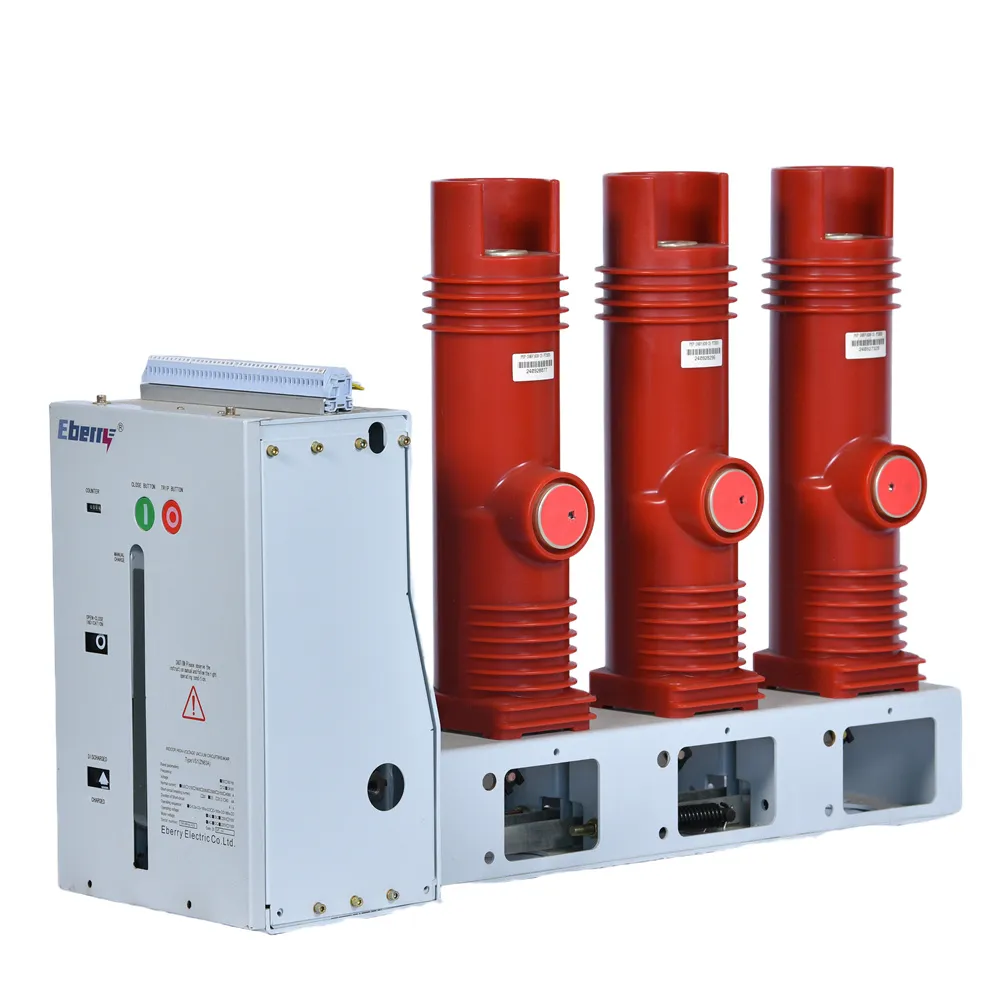

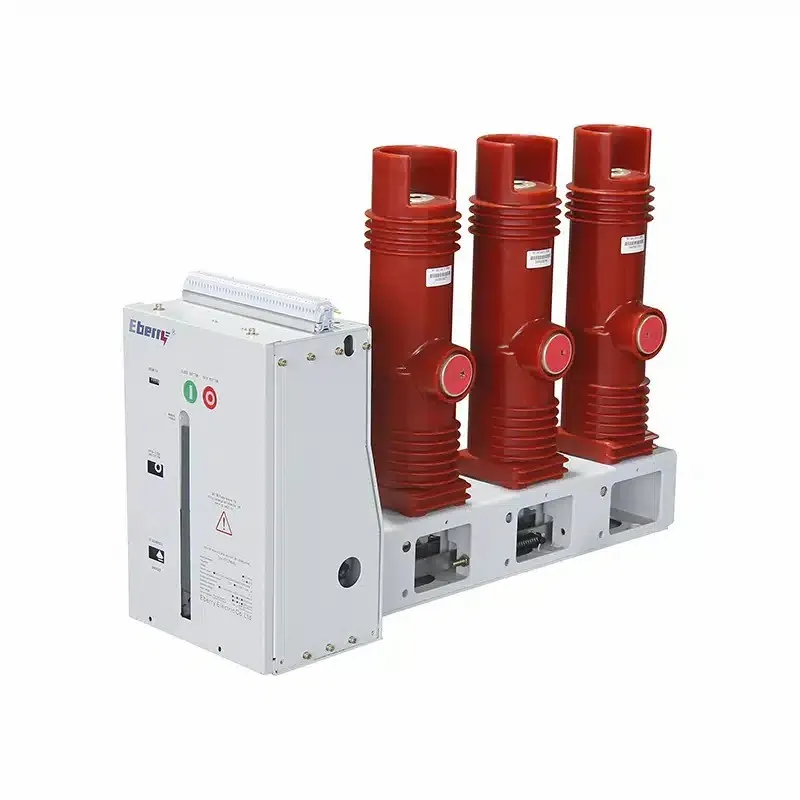

Фиксираният странично монтиран тип VS1 вътрешен високоволтов вакуумен прекъсвач (наричан по-нататък прекъсвач) е вътрешно разпределително устройство, използвано в 12kV електрически системи. Той служи като защитно и контролно устройство за електрически мрежи и промишлени и минни предприятия. Подходящ е за превключване на различни видове товари и за приложения, изискващи чести операции и многократни прекъсвания на токове на късо съединение.
Този продукт използва новоразработен оперативен механизъм. Първичната част на прекъсвача VS1 може да бъде оборудвана с международни маркови плътно запечатани полюси, които интегрират вакуумния прекъсвач и основните проводими компоненти в един запечатан модул. Този дизайн ефективно защитава прекъсвача от удари, прах и кондензация, като предлага отлична адаптивност към околната среда и значително намалява разходите за експлоатация и поддръжка.
Той наистина реализира производителност без поддръжка за първичната верига и ниски изисквания за поддръжка за работния механизъм. Работният механизъм е интегриран с тялото на прекъсвача и е преминал типови тестове, постигайки ниво E2 на електрическа издръжливост и ниво M2 на механична издръжливост.
| не | Артикул | единица | данни |
| 1 | Номинално напрежение | kV | 12 |
| 2 | Максимално работно напрежение | kV | 12 |
| 3 | Номинален ток | А | 630, 1250; 630, 1250; 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 4 | Номинален ток на прекъсване при късо съединение | на | 20; 35; 31,5; 40 |
| 5 | Номинален ток на късо съединение | на | 50; 63; 80; 100 |
| 6 | Номинален пиков ток на издръжливост | на | 50; 63; 80; 100 |
| 7 | Номинален кратковременен издържан ток | на | 20; 25; 31,5; 40 |
| 8 | Номинално ниво на изолация | Издържано напрежение на мощностна честота (преди и след прекъсване) | 42 (контактна междина: 48); 2 (изолация на вторична верига) |
| Устойчивост на импулсно напрежение (преди и след прекъсване) | 75 (между контакти: 84) | ||
| 9 | Номинална работна последователност | Отворете—0,3s—Затворете-Отворете—180s—Затворете-Отворете | |
| 10 | Механичен живот | операции | 10 000 |
| 11 | Номинални времена на прекъсване при късо съединение | операции | 30 |
| 12 | Работен механизъм Номинално напрежение на затваряне (DC) | V | 110, 220 |
| 13 | Номинално напрежение на отваряне на работния механизъм (DC) | V | 110, 220 |
| 14 | Контакт Gap | мм | 11±1 |
| 15 | Преход (дължина на свиване на контактната пружина) | мм | 3,5±0,5 |
| 16 | Трифазен асинхронизъм при отваряне/затваряне | г-жа | ≤2 |
| 17 | Време за отпадане при затваряне на контакт | г-жа | ≤2 |
| 18 | Средна скорост на отваряне | m/s | 0,9–1,2 |
| 19 | Средна скорост на затваряне | m/s | 0,4–0,8 |
| 20 | Време на отваряне | При максимално работно напрежение | ≤0,05 s |
| При минимално работно напрежение | ≤0,08 s | ||
| 21 | Време на затваряне | s | 0,1 |
| 22 | Основно съпротивление на веригата на фаза | mΩ | <50 (630A); <45 (1250A); <35 (1600–2000A) |
| 23 | Допустимо кумулативно износване на контактите | мм | 3 |
Търсенето на надеждно, безопасно и ефективно електрическо разпределение нарасна значително с бързото разрастване на индустриални съоръжения, търговски комплекси и градска инфраструктура. Прекъсвачите играят жизненоважна роля за осигуряване на безопасност и оперативна стабилност в електрическите мрежи чрез прекъсване на токовете на повреда и защита на системите от повреда. Сред модерните решения на пазара,VS1 Вътрешен високоволтов вакуумен прекъсвач 12kV, фиксиран, странично монтирансе превърна в предпочитан избор за много приложения за разпределение на енергия.
Тази статия предоставя изчерпателен преглед на вакуумния прекъсвач VS1, като обяснява неговите принципи на проектиране, предимства в производителността, технически спецификации, приложения и дългосрочни ползи. Той също така подчертава защо този модел се откроява в категорията високоволтово комутационно оборудване.
Вакуумният прекъсвач (VCB) е тип разпределително устройство, предназначено да прекъсва токовия поток в мрежи с високо напрежение, използвайки вакуум като средство за гасене на дъгата. TheVS1 Вътрешен високоволтов вакуумен прекъсвачпринадлежи към семейството на вътрешни, фиксирани, странично монтирани прекъсвачи, проектирани специално заСистеми с клас на напрежение 12kV.
За разлика от традиционните маслени или елегазови прекъсвачи, вакуумната технология гарантираекологична безопасност, минимална поддръжка и дълъг експлоатационен живот, което го прави подходящ за съвременни електроразпределителни мрежи.
Странично монтираният неподвижен дизайн на прекъсвача VS1 подобрява гъвкавостта на монтажа, намалява изискванията за пространство и осигурява стабилна защита при инсталации на разпределителни уредби със средно напрежение.
Прекъсвачът VS1 е признат за набор от разширени функции, които гарантиратнадеждност, безопасност и оперативна ефективност:
Номинално напрежение: 12kV, подходящ за разпределителни системи средно напрежение.
Фиксирана странично монтирана структура: Опростява монтажа и осигурява механична здравина.
Технология за прекъсване на вакуума: Използва вакуумни дъгогасителни камери за контрол на дъгата.
Висок капацитет на прекъсване: Управлява надеждно токовете на повреда, като гарантира стабилност на мрежата.
Дълъг механичен и електрически живот: Минимално износване и ниски изисквания за поддръжка.
Компактен дизайн: Спестява място във вътрешни абонатни станции или помещения с разпределителни уредби.
Защита на безопасността: Вградени блокиращи механизми за избягване на оперативни грешки.
Адаптивност: Съвместим с различни видове разпределителни устройства.
Въпреки че спецификациите могат да варират леко според конфигурацията, типичнитеVS1 Вътрешен високоволтов вакуумен прекъсвач 12kV, фиксиран, странично монтиранвключва:
Номинално напрежение: 12kV
Номинален ток: 630A, 1250A, 1600A или по-висок в зависимост от модела
Номинална честота: 50/60Hz
Номинален ток на прекъсване при късо съединение: До 25kA или 31.5kA
Номинален ток на късо съединение: 63kA или повече
Механичен живот: 10 000 операции или повече
Работен механизъм: тип пружинно съхранявана енергия, с електрическо и ръчно управление
Тип монтаж: Фиксирана, странично монтирана, подходяща за вътрешна разпределителна уредба
Тези технически параметри гарантират стабилна работа и съответствие смеждународни стандарти за оборудване средно напрежение.
Прекъсвачът VS1 предоставя множество предимства, което го прави един от най-популярните избори в12kV диапазон на средно напрежение:
Вакуумната дъгогасителна камера предлага изключителна надеждност, намалявайки риска от повреди и удължавайки експлоатационния живот.
За разлика от газовите прекъсвачи SF6, вакуумната технология не замърсява околната среда и не допринася за емисиите на парникови газове.
Поради минималното износване на контакта, прекъсвачът изисква малко поддръжка през целия си живот.
Интегрирани предпазни ключалки, блокировки и изолационни бариери предпазват операторите от случайни повреди.
Неговият странично монтиран, фиксиран дизайн осигурява спестяващ място монтаж, идеален завътрешни разпределителни помещения с ограничено пространство.
Дълъг живот, намалено време на престой и минимална поддръжка допринасят за общата ефективност на разходите.
TheVS1 Вътрешен високоволтов вакуумен прекъсвач 12kV, фиксиран, странично монтираннамира приложения в индустрии и сектори, изискващистабилно и сигурно електроразпределение:
Инсталации за производство на електроенергия: Защита на спомагателни и разпределителни системи.
Промишлени съоръжения: Тежки машини и производствени линии, изискващи непрекъснато захранване.
Търговски сгради: Търговски центрове, офис комплекси и болници.
Градска инфраструктура: Метро системи, летища и интелигентни мрежи.
Минно дело и енергетика: Критични за безопасността операции в среди с високи изисквания.
Комунални услуги и подстанции: Част от разпределителна уредба за средно напрежение.
Неговата адаптивност го прави универсално решение за различнисреда със средно напрежение на закрито.
Theфиксирана странично монтирана конструкцияна прекъсвача VS1 предлага няколко инженерни и експлоатационни предимства:
Механична стабилност: Сигурен монтаж с намалени вибрации.
Лесна работа: Лесно управление както за ръчни, така и за електрически операции.
Оптимизация на пространството: Страничният монтаж позволява по-добро разположение на оборудването в компактни стаи с разпределителни уредби.
По-ниски разходи за монтаж: Фиксираният дизайн избягва сложни движещи се части.
Този дизайн гарантира и дветеоперативна безопасност и намалена сложност, което го прави идеален за дълготрайни приложения на закрито.
VS1 използвавакуумни прекъсвачиза гасене на електрически дъги. Когато контактите се разделят по време на повреда, се образува дъга, но бързо изгасва порадивисока диелектрична якост на вакуумната среда. Това позволява бързо потискане на дъгата и минимално увреждане на контактите.
Основни стъпки в принципа на работа:
Нормална работа: Контактите остават затворени, позволявайки протичане на ток.
Откриване на грешки: Релейна защита сигнализира прекъсвача за отваряне.
Образуване на дъга: Когато контактите се разделят, за кратко се образува дъга.
Изгасване на дъгата: Вакуумът гаси дъгата за микросекунди.
Изолация на веригата: Токовият поток е прекъснат, защитавайки оборудването.
Този прост, но изключително ефективен механизъм допринася заиздръжливост и безопасностна прекъсвача VS1.
В сравнение с маслени, въздушни или елегазови прекъсвачи,Вакуумен прекъсвач VS1предлага изключителни предимства:
Срещу маслени прекъсвачи: Няма опасност от пожар или течове на масло.
Срещу въздушни прекъсвачи: По-малък размер, по-бърза работа и по-висока надеждност.
Срещу SF6 прекъсвачи: Безопасен за околната среда, без изтичане на газ или парников ефект.
По този начин,вакуумен прекъсвачшироко се смята занай-доброто решение за използване на закрито със средно напрежение.
Прекъсвачът VS1 е проектиран да отговарямеждународни стандартикато:
IEC 62271-100 (комутационна и контролна апаратура за високо напрежение)
GB/T стандарти (Китайски национални стандарти за прекъсвачи)
ISO сертификати за управление на качеството
Съответствието гарантира безопасност, надеждност и глобално приемане в електроразпределителните мрежи.
Въпреки че изискват малко поддръжка, периодичните проверки са необходими, за да се постигне максимална ефективност:
Визуална проверка: Проверка на контактите, изолацията и подравняването на механизма.
Оперативни тестове: Осигуряване на правилно изключване и затваряне.
Смазване: Периодично смазване на движещи се части за гладка работа.
Мониторинг на износването на контактите: Уверете се, че контактите остават в границите на толерантност.
С подходящи грижи,VS1 прекъсвачможе да продължи20 или повече години, предлагащ отлична стойност през жизнения цикъл.
С нарастването наинтелигентни мрежи, интеграция на възобновяема енергия и автоматизация, търсенето на надеждни вътрешни прекъсвачи като VS1 ще продължи да расте. Бъдещите тенденции включват:
Интеграция сIoT базирани системи за мониторинг.
Повишена безопасност чрезцифрови задействащи устройства.
Още по-компактни проекти за градски електрически мрежи.
TheVS1 12kV фиксиран странично монтиран вакуумен прекъсвачостава много актуален в този развиващ се пейзаж.
TheVS1 Вътрешен високоволтов вакуумен прекъсвач 12kV, фиксиран, странично монтиране анадеждни, ефективни и екологично чистирешение за приложения със средно напрежение на закрито. Със своитездрав дизайн, превъзходни функции за безопасност, ниски изисквания за поддръжка и доказана вакуумна технология, осигурява непрекъсната защита за промишлени, търговски и комунални мрежи.
За енергетици, фасилити мениджъри и проектанти на електрическа инфраструктура, прекъсвачът VS1 представляваидеален избор за дългосрочно, безопасно и рентабилно разпределение на енергия.
